橡膠同步帶|橡膠無縫環帶|橡膠同步帶工廠|橡膠同步帶廠家

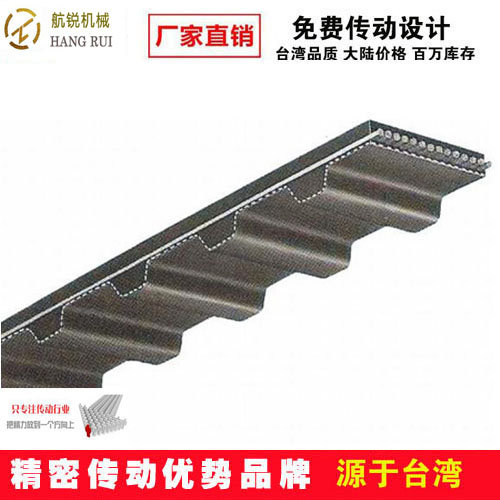

(1) 玻璃纖維抗拉層，是由多股玻璃纖維組成的繩索，沿膠帶寬度按螺旋形繞布在膠帶的節線位置,，其強度高,，伸長小,，耐腐蝕和耐熱性能良好
(2) 氯丁膠帶背,，它將玻璃纖維牢固地粘合在節線位置，起著保護抗拉材料的作用,；在傳動過程中需要使用帶背的場合,，可防止由于摩擦而引起的損壞，它比聚氨脂帶背更具有優越的耐水解性和耐熱性,。
(3) 氯丁膠帶齒,，帶齒由剪切強度高,、硬度適當?shù)穆榷∧z組成，需要精密的成型和的分布位置才能與帶輪的齒槽正確嚙合,，其齒根要與節線保持規定的距離,，彎曲時節距無變化。
(4) 尼龍布包布層 這是保護膠帶的抗摩擦部分,，應具有優越的耐磨性,，是用摩擦系數小的尼龍帆布組成。
氯丁橡膠同步帶的耐水解,、耐熱,、耐沖擊性能優于聚氨脂同步帶、它的傳動功率范圍大,，特別在大功率傳動中,，聚氨脂同步帶是無法與這相比的。工作溫度一般在-34~100℃范圍內,。
|
齒形代號 |
型號 |
節距 (mm) |
齒高 |
帶高 |
角度β° |
查看 |
|
英制梯型齒 |
MXL |
2.032 |
0.51 |
1.14 |
40 |
|
|
XL |
5.08 |
1.24 |
2.30 |
50 |
|
|
|
L |
9.525 |
1.91 |
3.60 |
40 |
|
|
|
H |
12.7 |
2.29 |
4.30 |
40 |
|
|
|
XH |
22.225 |
6.35 |
11.20 |
40 |
|
|
|
XXH |
31.750 |
9.53 |
15.70 |
40 |
|
|
|
公制梯型齒 |
T2.5 |
2.5 |
0.70 |
1.30 |
40 |
|
|
T5 |
5 |
1.20 |
2.20 |
40 |
|
|
|
T10 |
10 |
2.50 |
4.50 |
40 |
|
|
|
T20 |
20 |
5.00 |
8.00 |
40 |
|
|
|
AT5 |
5 |
1.20 |
2.70 |
50 |
|
|
|
AT10 |
10 |
2.50 |
5.00 |
50 |
|
|
|
AT20 |
20 |
5.00 |
8.00 |
50 |
|
|
齒形代號 |
型號 |
節距 (mm) |
齒高 |
帶厚 (mm) |
查看 |
|
HTD |
2M |
2 |
0.75 |
1.36 |
|
|
3M |
3 |
1.17 |
2.4 |
|
|
|
5M |
5 |
2.06 |
3.8 |
|
|
|
8M |
8 |
3.36 |
6 |
|
|
|
14M |
14 |
6.02 |
10 |
|
|
|
20M |
20 |
8.4 |
13.2 |
|
|
|
STPD/STS |
S2M |
2 |
0.76 |
1.36 |
|
|
S3M |
3 |
1.14 |
1.9 |
|
|
|
S4.5M |
4.5 |
1.71 |
2.81 |
|
|
|
S5M |
5 |
1.91 |
3.4 |
|
|
|
S8M |
8 |
3.05 |
5.3 |
|
|
|
S14M |
14 |
5.3 |
10.2 |
|
|
|
RPP/HPPD |
P2M |
2 |
0.76 |
1.36 |
|
|
P3M |
3 |
1.15 |
1.9 |
|
|
|
P5M |
5 |
1.95 |
3.5 |
|
|
|
P8M |
8 |
3.2 |
5.5 |
|
|
|
P14M |
14 |
6 |
10 |
|
